MySQL之InnoDB存储页的独立表空间解读

目录

• 1、背景
• 2、独立表空间
• 【1】表空间大小
• 【2】区
• 【3】组
• 【4】段
• 【5】区的类型
• 【6】XDES Entry区结构
• 【7】XDES Entry链表
• 【8】XDES Entry链表基节点
• 【9】INODE Entry段结构
• 【10】FIL_PAGE_TYPE_FSP_HDR页类型
• 【11】FIL_PAGE_IBUF_BITMAP页类型
• 【12】FIL_PAGE_INODE页类型
• 【13】FIL_PAGE_TYPE_XDES页类型
• 【14】索引关联INODE Entry段结构
• 3、总结

1、背景

我们往一张表里插入的行数据是存储在页上的，一张页的大小为16KB，数据量大的时候一张页不可能存储完一张表里的所有数据，所以需要多张页来进行存储，这多张页所在的存储空间就叫表空间，表空间分为系统表空间和独立表空间，接下来就讲一下独立表空间上是如何存储页的。

2、独立表空间

【1】php表空间大小

之前讲过页的组成，我们再来看一下页的通用部分File Header(38字节大小)的组成：

名称	字节大小	含义
FIL_PAGE_SPACE_OR_CHKSUM	4	页的校验和
FIL_PAGE_OFFSET	4	页号
FIL_PAGE_PREV	4	上一页
FIL_PAGE_NEXT	4	下一页
FIL_PAGE_LSN	8	页最后被修改时对应的日志序列位置
FIL_PAGE_TYPE	2	页类型
FIL_PAGE_FILE_FLUSH_LSN	8	仅在系统表空间的一个页中定义，代表文件执行被刷新到了对应的LSN值
FIL_PAGE_ARCH_LOG_NO_OR_SPACE_ID	4	页属于哪个表空间

File Header里的页号由4字节组成，也就是32位，所以一个表空间最多能存储2³²个页，每个页按照16KB的大小来算，一个表空间最多可以存储64TB的大小的数据

【2】区

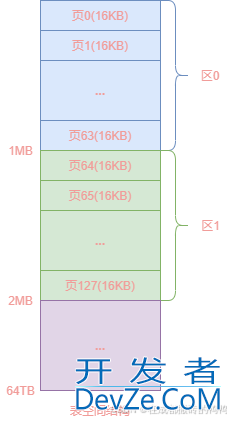

表空间里每连续64个页组成一个区，一个页按16KB大小来算，一个区的大小就为64*16KB=1pythonMB，如下图表示：

【3】组

表空间上连续256个区就为一个组，区0到区255就为第一个组，区256到区511就为第二个组，剩下的以此内推，需要注意的是，第一个组的前三个页的类型是固定，其它组的前两个页类型是固定的，在讲这些页之前我们先看一下页的类型有几种：

类型	含义
FIL_PAGE_UNDO_LOG	Undo日志页
FIL_PAGE_INODE	段信息节点
FIL_PAGE_IBUF_FREE_LIST	Insert Buffer空闲列表
FIL_PAGE_IBUF_BITMAP	Insert Buffer位图
FIL_PAGE_TYPE_SYS	系统页
FIL_PAGE_TYPE_TRX_SYS	事务系统数据
FIL_PAGE_TYPE_FSP_HDR	表android空间头部信息
FIL_PAGE_TYPE_XDES	扩展描述页
FIL_PAGE_TYPE_BLOB	BLOB页

再看组的表结构图，如下图：

【4】段

一个索引有叶子节点和非叶子节点，存放叶子节点所在区的集合就叫叶子段，存放非叶子节点所在区的集编程客栈合就叫非叶子段，一个索引有两个段。

【5】区的类型

段就是索引中叶子节点和非叶子节点所在区的集合，一个索引两个段，一个区64个页，数据量小的时候用一个区来作为存储单位十分浪费空间，所以就有了碎片区的概念，在数据量小的时候段就以碎片区中的页为单位来分配空间，数据量大的时候就以区为单位来分配存储空间，碎片区不属于任何段，并且碎片区里的页可以存储多个索引的数据，区的类型有如下几种：

区类型	含义
FREE	属于表空间，区中的页都没被使用
FREE_FRAG	属于表空间，有可用页的碎片区
FULL_FRAG	无可用页的碎片区
FSEG	属于某个段的区

【6】XDES Entry区结构

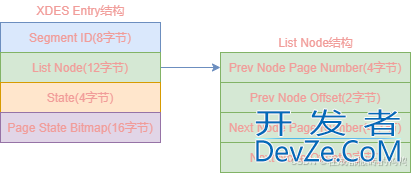

InnoDB中每一个区都对应一个XDES Entry结构，其组成图如下：

XDES Entry结构字段含义如下：

XDES Entry	字节大小	含义
Segment ID	8	段的唯一编号，只有FSEG类型的区此字段才有用
List Node	12	指向上一个和下一个XDES Entry结构
State	4	FREE、FREE_FRAG、FULL_FRAG、FSEG四种区类型
Page State Bitmap	16	16字节对应的128比特位，其中每2个比特位对应一个区64个页中的一个页，2个比特位中第一个比特位代表该页是否被使用

List Node结构字段含义如下：

List Node	字节大小	含义
Prev Node Page Number	4	上一个XDES Entry结构所在的页
Prev Node Offset	2	上一个XDES Entry结构页内偏移量
Next Node Page Number	4	下一个XDES Entry结构所在的页
Next Node Offset	2	下一个XDES Entry结构页内偏移量

【7】XDES Entry链表

在数据量比较小的时候，段是以碎片区中的页为单位来分配存储空间的，插入数据方式如下：

• 1、查找表空间中状态为FREE_FRAG的区，找到了就取出零碎的页把数据插进去，
• 2、没找到就申请一个状态为FREE的区，将状态变为FREE_FRAG，再取出零碎的页将数据插入进去，
• 3、之后再插入数据当没有零碎的页可用时状态就变为FULL_FRAG。

快速查找这3个类型的区通过3个链表来查找，这3个链表是属于表空间独有的，3个链表如下：

链表	含义
FREE链表	FREE状态的区对应的XDES Entry结构通过List Node组成的链表
FREE_FRAG链表	FREE_FRAG状态的区对应的XDES Entry结构通过List Node组成的链表
FULL_FRAG链表	FULL_FRAG状态的区对应的XDES Entry结构通过List Node组成的链表

当一个段中的数据超过32个零碎的页之后，就以区为单python位来分配存储空间了，此时每个段都涉及3个链表，注意每个段都有3个链表，3个链表如下：

链表	含义
FREE链表	同一个段中所有页都是空闲的区对应的XDES Entry结构组成一个链表
NOT_FULL链表	同一个段中有空闲页的区对应的XDES Entry结构组成一个链表
FULL链表	同一个段中没有有空闲页的区对应的XDES Entry结构组成一个链表

【8】XDES Entry链表基节点

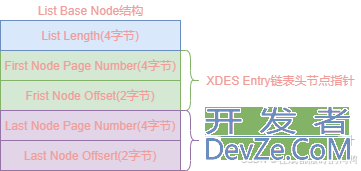

为了快速找到XDES Entry链表的头和尾，InnoDB中设计了链表基节点结构List Base Node，其结构图如下：

【9】INODE Entry段结构

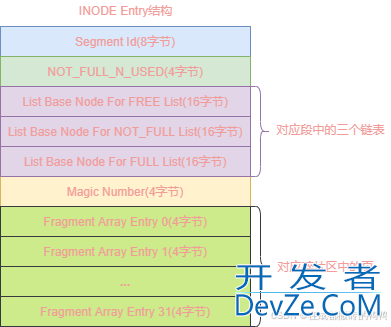

段也有一个对应的结构INODE Entry，其结构如图：

INODE Entry结构字段含义如下：

INODE Entry	字节大小	含义
Segment Id	8	段的唯一id
NOT_FULL_N_USED	4	NOT_FULL链表中已经使用了的页数
List Base Node For FREE List	16	对应段中的FREE链表
List Base Node For NOT_FULL List	16	对应段中的NOT_FULL链表
List Base Node For FULLList	16	对应段中的FULL链表
Magic Number	4	INODE Entry是否被初始化
Fragment Array Entry	4	零碎页页号，总共32个

【10】FIL_PAGE_TYPE_FSP_HDR页类型

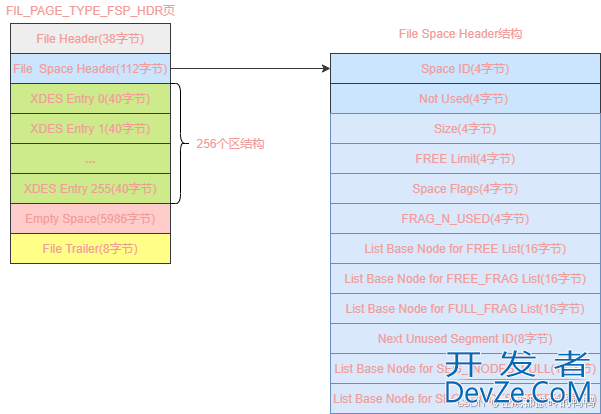

表空间第一个组中第一个页的类型为FIL_PAGE_TYPE_FSP_HDR，结构如下：

FIL_PAGE_TYPE_FSP_HDR字段解释：

字段	字节大小	含义
File Header	38	页的通用信息
FIle Space Header	112	表空间的一些整体属性
XDES Entry	10240	256个区信息
Empty Space	5986	未使用的空间
File Trailer	8	校验页是否完整

File Space Header结构字段解释：

字段	字节大小	含义
Space ID	4	表空间ID
Not Used	4	未使用
Size	4	表空间占有的页数
FREE Limit	4	未被初始化的最小页号，大于等于此页号对应的区的XDES Entry结构都没被加入FREE链表
Space Flags	4	存储占用空间比较小的属性
FRAG_N_USED	4	FREE_FRAG链表中已使用的页数量
List Base Node for FREE List	16	FREE链表基节点
List Base Node for FREE_FRAG List	16	FREE_FRAG链表的基节点
List Base Node for FULL_FRAG List	16	FULL_FREG链表的基节点
Next Unused Segment ID	8	表空间中下一个未使用的段ID
List Base Node for SEG_INODES_FULL List	16	SEG_INODES_FULL链表的基节点
List Base Node for SEG_INODES_FREE List	16	SEG_INODES_FREE链表的基节点

【11】FIL_PAGE_IBUF_BITMAP页类型

表空间所有组的第二个页的类型为FIL_PAGE_IBUF_BITMAP，用于InnoDB存储引擎中事务日志缓冲区，与插入缓冲有关，后面再讲。

【12】FIL_PAGE_INODE页类型

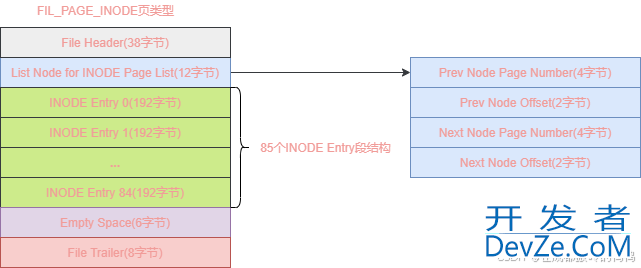

第一组第三个页类型就为FIL_PAGE_INODE，用于存储段结构INODE Entry，其页结果如图：

FIL_PAGE_INODE页类型字段解释如下：

字段名	字节大小	含义
File Header	38	页的通用信息
List Node for INODE Page List	12	存储上一个INODE页和下一个INODE页
INODE Entry	16128	段信息，可以存储85个
Empty Space	6	未使用的空间
File Trailer	8	校验页是否完整

可以看到一个FIL_PAGE_INODE类型的页最多存储85个INODE Entry段结构，如果超过85个，就需要申请其它FIL_PAGE_INODE类型的页来进行存储了，所有FIL_PAGE_INODE类型的页会组成两个链表，这两个链表存储在FIL_PAGE_TYPE_FSP_HDR类型页的File Space Header结构里，链表如下：

链表	含义
SEG_INODES_FULL链表	FIL_PAGE_INODE类型的页中没有空闲空间来存储INODE Entry段结构
SEG_INODES_FREE链表	FIL_PAGE_INODE类型的页中有空闲空间来存储INODE Entry段结构

存储一个INODE Entry结构的过程如下：

• 1、从SEG_INODES_FULL链表中取出一个页去存储INODE Entry段结构，
• 2、如果页上的INODE Entry段机构存储满了就放入SEG_INODES_FREE链表，
• 3、如果SEG_INODES_FULL链表为空，就从表空间所属的FREE_FRAG链表中取出一个零碎页，修改其类型为FIL_PAGE_INODE，再放入SEG_INODES_FULL链表中。

【13】FIL_PAGE_TYPE_XDES页类型

表空间第一个组之外的其它组的第一个页类型为FIL_PAGE_TYPE_XDES，和FIL_PAGE_TYPE_FSP_HDR页类型差不多，相比少了一些其它属性，其结构图如下：

【14】索引关联INODE Entry段结构

一个索引有两个段，它们之间是这样关联起来的，数据页组成的页类型中有两个字段如下：

字段	字节大小	含义
PAGE_BTR_SEG_LEAF	10	B+树叶子段的头部信息，只在B+树的根页定义
PAGE_BTR_SEG_TOP	10	B+树非叶子段的头部信息，只在B+树的根页定义

这两个字段各对应一个Segment Header结构如下：

Segment Header字段	字节大小	含义
SpaceID ofthe INODE Entry	4	INODE Entry结构所在的表空间ID
Page Number of the INODE Entry	4	INODE Entry结构所在页号
Byte Offset of the INODE Ent	2	INODE Entry结构在页中偏移量

通过Segment Header就能很方便找到索引对应的INODE Entry段结构，并且只需要在B+树的根节点中定义这两字段。

3、总结

本文主要讲解独立表空间的组成部分，涉及到页、区、组还有各种结构等，后续可以再讲解系统表空间的组成，和独立表空间类似。

以上为个人经验，希望能给大家一个参考，也希望大家多多支持编程客栈(www.devze.com)。
